Ich bin gerade dabei mir alle Teile für einen Nachbau eines EAR834P zusammen zustellen. Daher möchte ich fragen, ob das Röhrennetzteil lieferbar ist und welche Komponenten Sie dazu empfehlen?

Die Dinge sind lagernd. Ich empfehle, einen Mundorf TCAP-30 und einen Mundorf MLGO450-330 in der Hochspannungssiebung einzusetzen. Eine für den EAR834P passende Drossel mit 7H ist ebenfalls lagernd.

Wie schätzen sie den EAR834P ein?

Wir haben dieses Jahr einen originalen EAR 834P repariert. Ursprünglich wurde der als günstiger Phono-Pre mit MC-Übertrager und 36V Serienheizung für die drei Doppeltrioden entwickelt. Die Schaltung ist vielfach erprobt in Dynaco, etc. 2 Verstärkerstufen mit aktiver RIAA-Entzerrung in der Gegenkopplung und eine Pufferstufe im Ausgang. Paravicini hat offensichtlich die Verstärkung mit sehr hochohmigen Widerständen optimiert. Klanglich scheint das vielen sehr gut zu passen, der 834P wird ja sehr oft nachgebaut und optimiert. Es ist technisch (Rauschen, Verstärkung, …) noch Potential da, schön, dass hier viel passiert.

Was leistet Ihr KIT TubePower?

Auf der TubePower Platine befinden sich zwei Stabilisierungen mit einer relativen Referenz (Spannungsteiler, Filter) und zwei Stabilisierungen mit einer absoluten Referenz (Konstantstromquelle, Zener, Filter). Die beiden letzteren würden sich zur kanalgetrennten Versorgung der 834P eignen. Auf den Schaltplänen von Ihnen sehe ich 260V B+ für die 2. und 3. Triode. Ich liefere dazu Zenerdioden für ca. 260V mit. Eine geregelte Versorgung für die Röhrenheizung ist auch vorhanden.

Warum keine Siebkette für die Hochspannung wie im Original?

Siebketten funktionieren am besten mit Schaltungen, die konstant Strom ziehen. Das tut der EAR834P nicht. Stabilisierungen liefern eine bessere Betriebsspannung (weniger Brummen und Rauschen), was zu mehr Details, Stille bei  leisen Passagen und höherer Dynamik führt. TubePower ersetzt nur einen Teil der Siebkette, die RC-Filter zwischen den Verstärkungsstufen bleiben erhalten.

Wie ist die Gleichstromheizung der Röhren gelöst?

Der originale EAR 834 heizt mit 36V, das bedeutet alle 12V Heizungen (Pin 4 und 5) werden in Serie geheizt. Wir müssen bei unseren Bausatz universeller bleiben, haben uns aber ebenfalls wegen dem halben Strom für eine Heizung mit 12V entschieden. Ihre Platine macht es anders, sie schaltet die beiden Heizungen pro Röhre parallel und heizt mit 6,3V. Optimal wäre es, die Heizungsleiterbahn aufzufräsen, so dass die Pins 4 und 5 nicht mehr kurzgeschlossen sind und zwischen den Pins 4 und 5 mit 12V zu heizen – alle Röhren wiederum parallel. Falls das nicht möglich ist, bleibt nur die Versorgung mit 6V. Dazu sehe ich folgende Optionen:

• Umbau des TubePower auf 6V und Verwendung eines getrennten Heiztrafos. Tausch des 12V-Reglers gegen einen LM7806 und Verwendung eines möglichst großen Kühlkörpers für den Regler wegen dem doppelt so großen Stroms
• Verwendung der ursprünglichen Heizungsversorgung auf der originalen Netzteilplatine (in ihrem Fall wäre das nur geglätteter Gleichstrom)
• unser KIT DC-Heater 300B, das wäre noch hochwertiger (mit LT1764 Regler, keine Geräusche der 300B auch bei 100dB/W/m Lautsprechern)

Wegen der Heizung werde ich Ihrer Empfehlung folgen. Pin 4 werde ich isolieren und mit Kabeln direkt an den 12V Ausgang Ihres Netzteils bringen.

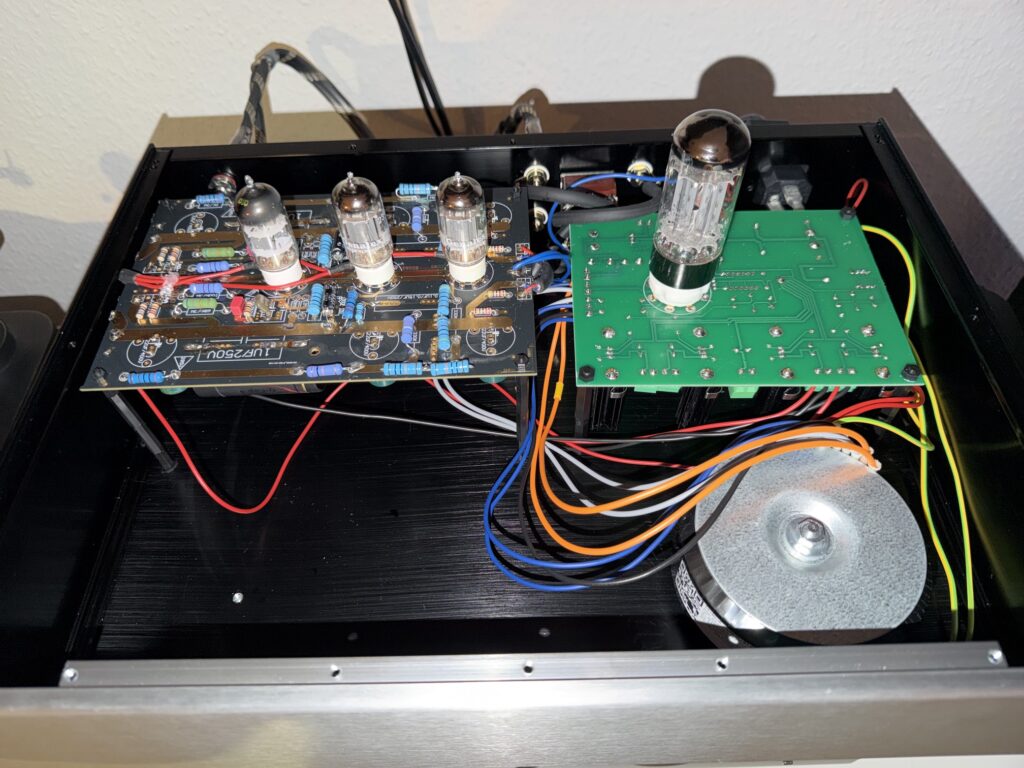

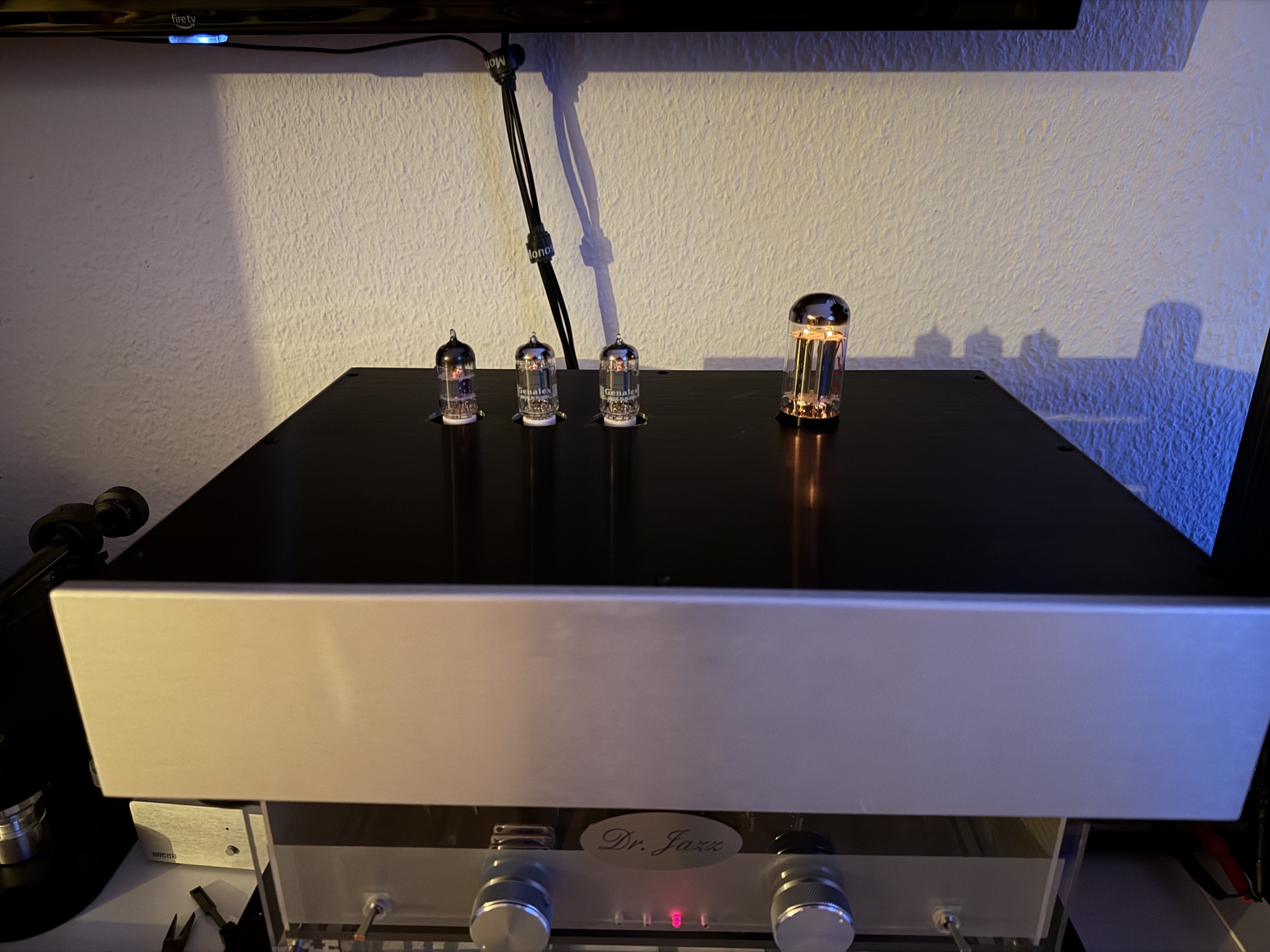

Es ist vollbracht. Auf der Rückseite habe ich einen Schalter und zwei Eingänge. Somit kann ich beide Tonarme ordentlich nutzen.

Das wichtigste: der Verstärker ist absolut Geräuschfrei und  klingt fantastisch.

Vielen Dank für Ihre Unterstützung!!
