Beschreibung

Unser High-End 12BH7 Vorverstärkerbausatz passt optimal zu unserem 300B High-End Röhrenverstärkerbausatz und ist modular konfigurierbar: Vorverstärker mit Hochpegeleingängen, mit zusätzlichem Röhrenphonoteil oder auch nur eine Phonoteil sind konfigurierbar. Die Relaiseingangsplatine verwirklicht kürzeste Signalwege und ist mit unterschiedlichen Lautstärkestellern kombinierbar. Es ist kein Gehäuse verfügbar, das Gehäuse auf den Fotos ist bespielhaft und nicht inkludiert. Geliefert werden eine ausführliche Bauanleitung, Koppelkondensatoren von Mundorf, vergoldete Röhrenfassungen und sämtliche notwendigen Bauteile bis auf die Röhren (Tagespreise). Produktbilder zeigen die Versionen mit Mundorf ME Kondenstatoren.

Der Line-Vorverstärker in Röhrentechnik verwendet 12BH7 und EF184 in einer phasenrein arbeitenden Schaltung, die 2024 nochmals optimiert wurde. Die Verstärkung der Line-Stufe kann angepasst werden. Auf der Platine befinden sich aufwändige Stabilisierungen für die Hochspannungs- und Heizungsversorgung sowie zwei Verstärkerkanäle. Sehr breitbandig und rauscharm, feinster Klang. Gute massive Cinchbuchsen oder WBT-0210CU ausgangsseitig.

Bausatz Phonoentzerrer mit MC-tauglicher FET-Röhrencascode im Eingang, passiver Entzerrung und Ausgangsstufe mit umschaltbarer Verstärkung zur Anpassung an MM-, laute und leise MC-Tonabnehmer. Vier stabilisierte Stromversorgungen verhindern Beeinflussungen der Stufen und Kanäle untereinander. Die Heizung der Röhren erfolgt mit Gleichstrom. Die Röhren können aus den Gehäuse herausstehend oder im Gehäuse platziert werden, die doppelseitige Platine ist entsprechend anpassbar. Sehr gute printbare Cinchbuchsen oder WBT-0210CU.

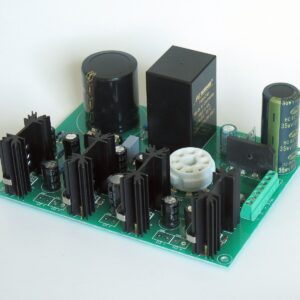

Alle Vorverstärker mit Phonoteil werden mit dem TubePower Netzteilbausatz geliefert, die universelle Stromversorgungsplatine mit Röhrengleichrichtung (Oktalfassung), Siebung, bis zu vier Stabilisierungen, Niederspannungsnetzteil mit Regler. Doppelseitige, durchkontaktierte Platine mit doppelseitigem Bestückungsaufdruck, optimierte sternförmige Leiterbahnführung. Montage im geschlossenen Gehäuse oder mit herausstehender Gleichrichterröhre.

Der Vorverstärker ohne Phonoteil wird mit dem PrePower Netzteilbausatz geliefert, das Röhrenverstärkernetzteils mit Röhrengleichrichtung, Siebung, Einschleifmöglichkeit für eine optionale Drossel (nicht enthalten!), Gleichrichtung und Siebung einer Niederspannung für Röhrenheizung und einem 5V Regler.

In jedem Fall wird ein Audioringkerntransformator mit geringstem Streufeld von Toroidy mitgeliefert.

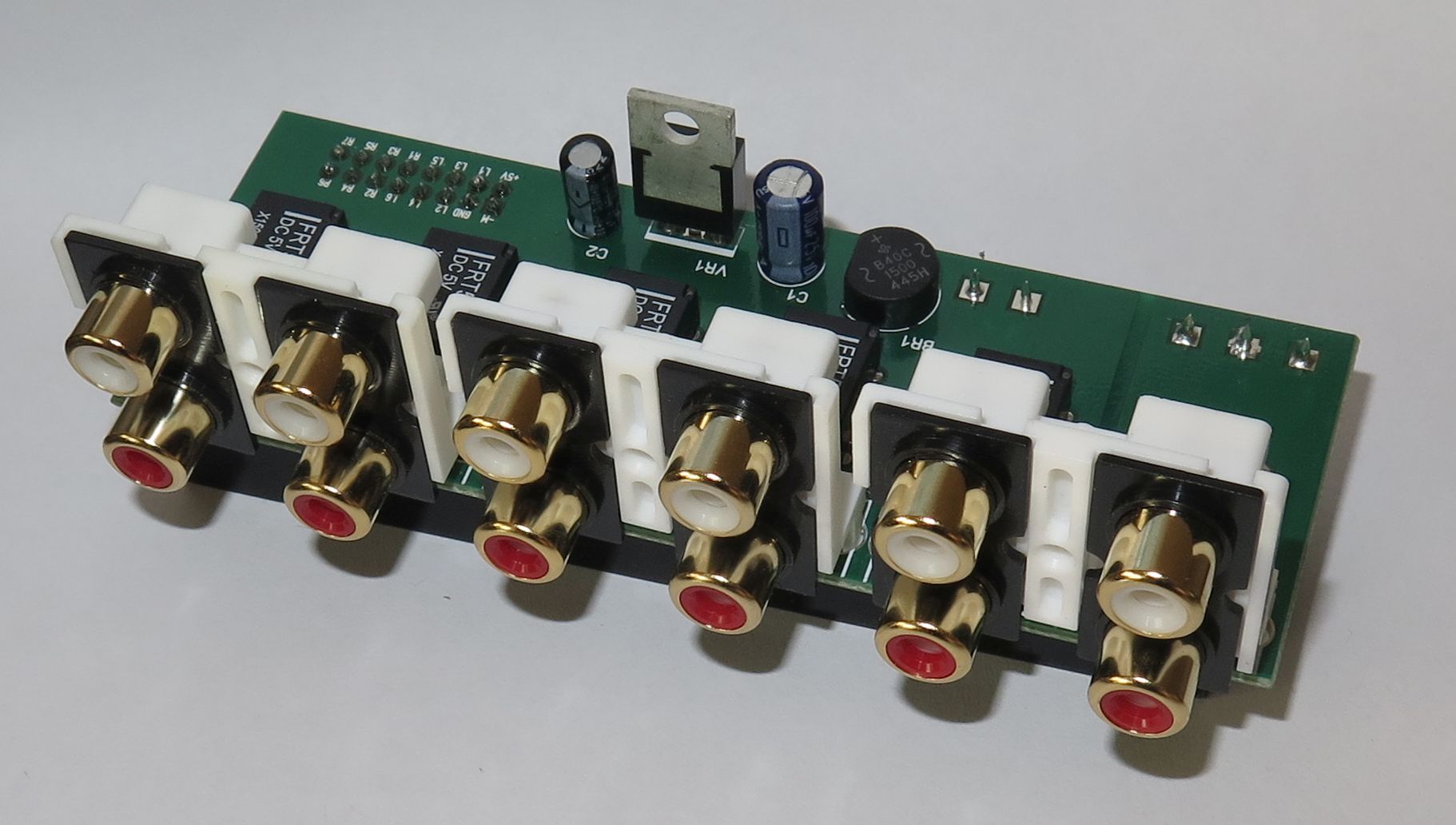

Die High-End Eingangsplatine bietet sechs Cincheingängen (fünf über Cinchbuchsen, einen auf der Platine für ein Phonoteil) und einem Lineausgang. Die Umschaltung erfolgt per Relais – kürzestmögliche Signalwege!  Als Lautstärkesteller kann ein Potentiometer oder ein Stufenschalter dienen. Stufenschalter sind in der Regel genauer als die Potentiometer, wobei das TKD-Leitplastikpotentiometer den Stufenschaltern sehr nahe kommt. Die angebotenen Khozmo Stufenschalter sind die höchstwertigen Shunt-Typen mit einem Vishay Z-Foil-Widerstand als Serienelement und mit Fernbedienung. Alle Versionen mit Alps- oder TDK-Motorpoti sind fertig aufgebaut und getestet, alle Versionen mit Dact oder Khozmo-Stufenschalter sind Teilesätze. Der Khozmo-Stufenschalter ist inklusive Fernbedienung. Die Motorpotis sind ohne Fernbedienung und benötigen eine Fernbedienung, die RC-5 Code sendet z.B. die Fernbedienungen von Rega. Drehknöpfe aus massivem Aluminium, gedreht, schwarz eloxiert, mit gelaserte Markierung, silikonbeschichtet gegen Fingerabdrücke.

Andere Konfigurationen auf Anfrage.
